Lättgods

Spetsmodul IRSM 50

Användning
Spetsmodul Typ IRSM 50 är avsedd för transport av styckegods. Spetsmodul IRSM 50 används där produktflödet har kräver olika stickspår. Exempel på gods: Låda, tråg, back eller liknande.

Max last
75kg/m. Val av benstödsplacering, drift och konfiguration avgör. Kontakta Intersystem AB för mer information.

Specifikation

Material/typYtbehandlingBeställs separat
RamprofilAluminiumNaturanodiserad
Rulle Typ SRO 50StålElförzinkad
Benstöd Typ ITBG 50Stål/AluminiumElförz./Naturanod.X
BenstödsdelningAntal benstöd/m: Se diagram
Räckeshållare Typ 50AluminiumNaturanodX
Växelarm Typ ITVA 50StålElförzinkadX

Teknisk data

RullängdEL420, 520 och 620 mm
RulldiameterD50 mm
RulldelningT75
VinkelV30° och 45°
Vid beställning kontakta InterSystem

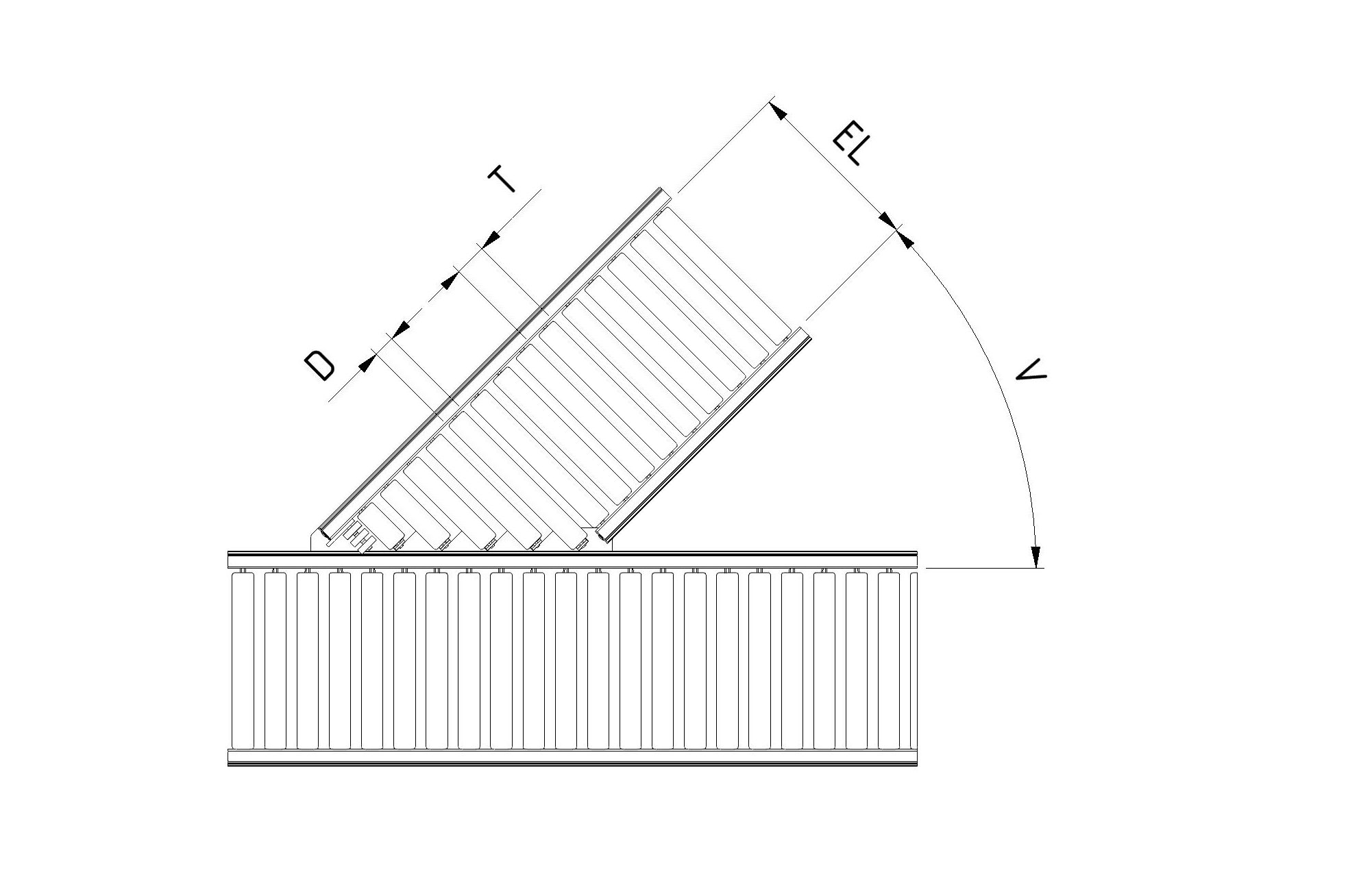

Blueprint

Spetsmodul_ritning

Beställningsexempel

Example structure for ordering this catalog item.

IRMS 50 - 420 – 30°
Typ - EL - V
