Sidostyrning Rullbanekurva 36×20

Användning

Sidostyrning Rullbanekurva 36×20 används till rullbanekurvor Typ IRKO, IRKR samt IRKV 50 som ingår i ImPulz 50 familjen.

Beskrivning

Sidostyrning Rullbanekurva 36×20 använd till rullbanekurvor och skall kombineras med räckeshållare för kurva. Det går att få till 30, 45, 60 samt 90° kurvor. Räckena är av strängsprutad aluminium som har en naturanodiserad yta. Det är ett valsat format av byggprofil 36×20.

Art.nr kurvräcke 36x20

EL=320 EL=420 EL=520 EL=620
Kurvräcke inner 30°600 624600 624600 624600 624
Kurvräcke inner 45°600 625600 625600 625600 625
Kurvräcke inner 60°600 626600 626600 626600 626
Kurvräcke inner 90°600 627600 627600 627600 627

Art.nr kurvräcke 36x20

EL=320 EL=420EL=520 EL=620
Kurvräcke ytter 30°600 628600 629600 630600 631
Kurvräcke ytter 45°600 633600 634600 635600 636
Kurvräcke ytter 60°600 638600 639600 640600 641
Kurvräcke ytter 90°600 643600 644600 645600 646

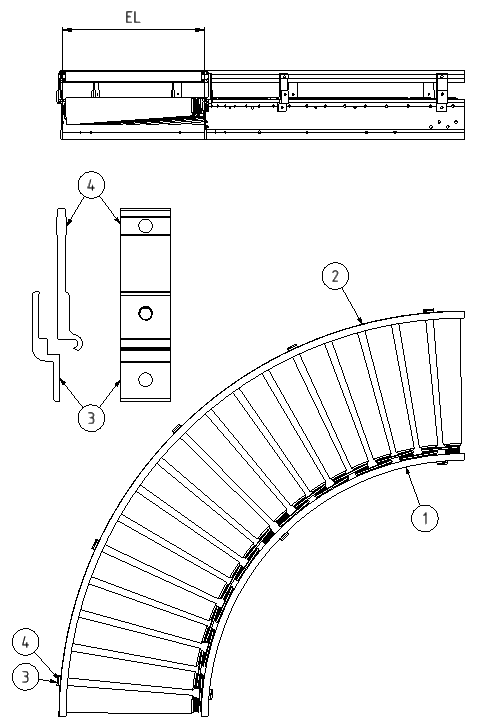

Specifikation

PositionBenämning Material/TypYtbehandlingArt.nr.Beställs separat
1Kurvräcke inner 36x20 90° Aluminium Naturanodiserad600 627X
2Kurvräcke ytter 36x20 90° EL=420 Aluminium Naturanodiserad600 644X
3Räckeshållare kurva Aluminium Naturanodiserad600 017X
4Räckeshållare fast Aluminium Naturanodiserad600 010X
