Sidostyrning Rullbanekurva 30×15

Användning

Sidostyrning Rullbanekurva 30×15 används till rullbanekurvor Typ IRKO, IRKR samt IRKV 50 som ingår i ImPulz 50 familjen.

Beskrivning

Sidostyrning Rullbanekurva 30×15 har en design utformad för klämfunktion på rullbanekurvor och skall kombineras med räckeshållare för kurva. Det går att få till 30, 45, 60 samt 90° kurvor. Räckena är av strängsprutad aluminium som har en naturanodiserad yta. Det är ett valsat format av byggprofil 30×15.

Art.nr kurvräcke 30x15

EL=320EL=420EL=520EL=620
Kurvräcke inner 30°600 600 600 600 600 600 600 600
Kurvräcke inner 45°600 601600 601600 601600 601
Kurvräcke inner 60°600 602600 602600 602600 602
Kurvräcke inner 90°600 603600 603600 603600 603

Art.nr kurvräcke 30x15

EL=320EL=420EL=520EL=620
Kurvräcke ytter 30°600 604600 605600 606600 607
Kurvräcke ytter 45°600 609600 610 600 611600 612
Kurvräcke ytter 60°600 614600 615600 616600 617
Kurvräcke ytter 90°600 619600 620600 621600 622

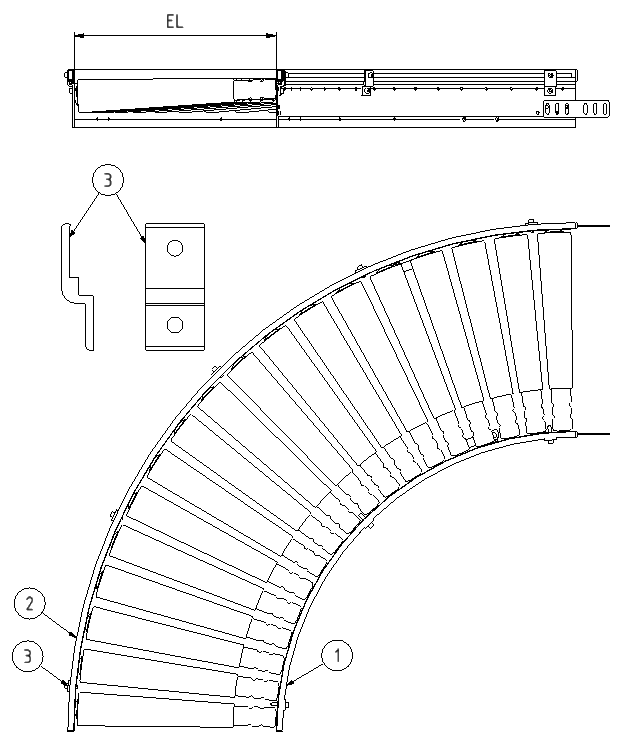

Specifikation

Position BenämningMaterial/TypYtbehandlingArt.nr.Beställs separat
1Kurvräcke inner 30x15 90°AluminiumNaturanodiserad600 603X
2Kurvräcke ytter 30x15 90° EL=420AluminiumNaturanodiserad600 620X
3Räckeshållare kurvaAluminiumNaturanodiserad600 017X
