Lättgods

Räckeshållare 50-01

Användning
Räckeshållare typ 50-01 avsedd för byggprofiler typ 36×20 och skall kombineras med Låsvinkel 50 när denna används som räcken till transportör i ImPulz 50 produktfamilj.

Beskrivning
Strängsprutad aluminium, design utformad för klämfunktion.

Specifikation

BenämningMaterial/TypYtbehandling/FärgArt.nrAntalAnvändningsområdeBeställs separat
Räckeshållare fastAluminiumNaturanodiserad600 0101stX
LåsvinkelAluminiumNaturanodiserad600 0111stX
Byggprofil 36x20AluminiumNaturanodiserad600 0030-5mX
Kullrig Insex M8x12StålElförzinkad801 1621stFästmaterial för räckeshållare & låsvinkelX
Kullrig Insex M8x16StålElförzinkad801 1641stFästmaterial för räckeX
Fyrkantsmutter M8 20x20StålElförzinkad110 0071stFästmaterial för räckeX

Teknisk data

ArtikelnummerA mmB mmt mmAvsedd för byggprofil TypHöjd över rulle
600 0103084536x2080

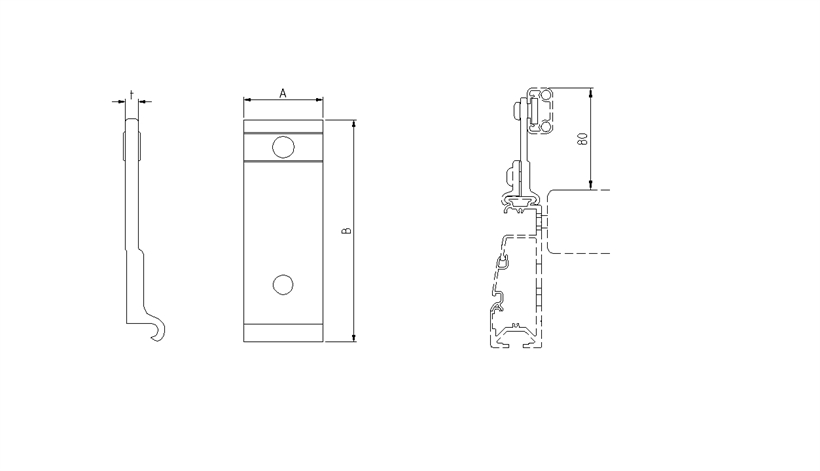

Blueprint

minimize

Beställningsexempel

Example structure for ordering this catalog item.

600 010
Art.nr.
